그라우팅 / 뒤채움 Backfill
TG공법
가소상 그라우트 공법
TG공법

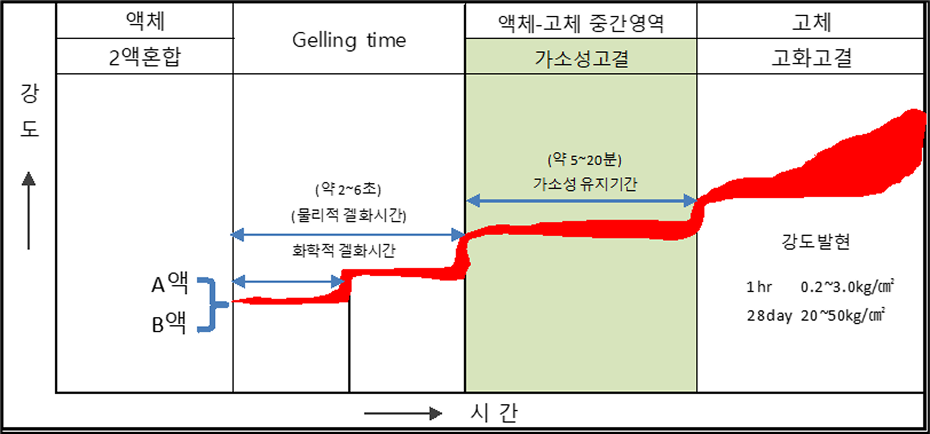

TG공법 [Thixotropic Grout Method]은 수중에서도 한정(限定)주입이 가능하도록한 주입 공법으로 gel time이 빠르며 가소상(可塑狀: 자체의 유동성은 없으나 작은 압력으로 유동이 가능한 상태)을 수분간 유지한 후 경화되어 공극없이 완벽한 뒤채움이 되는 특성을 갖는 공법으로써, 시공이 용이하고 경제적이며 친환경적인 공법입니다.

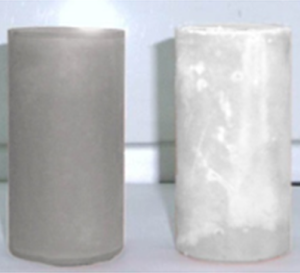

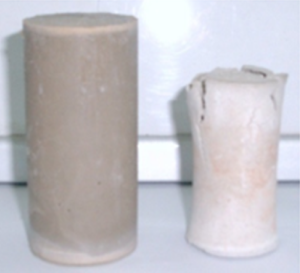

LW 공법 몰드와 비교 시, 수축 및 용탈이 발생하지 않음을 확인할 수 있음
LW공법과 가소상TG공법 성능비교
| 구분 | LW 공법 | TG 공법 | 특징 |
|---|---|---|---|
| Gel Time | 20~30초 | 3~6초 |
ㆍTG공법 : Gelling이 빠르며 Gel강도가 커서 지하수에 의한 희석과 유실이 거의 없음 |
| 가소상태 | 약 10초 | 20분 이상 |
ㆍLW공법 : Gellign 후 약 10초 경과 후 경화되어 압송이 되지 않고 부스러져 공극발생 ㆍTG공법 : 약 15분 이상 충분히 유동 이에 따른 완전 충전이 가능 |
-

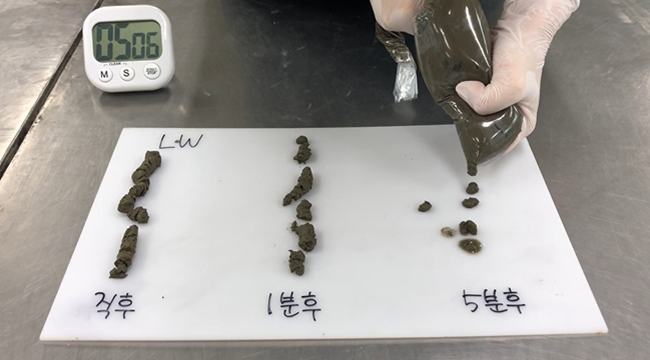

LW공법
• Gel time 25초 • Gel후 눌렀을 때 약 20초 후 갈라짐 -
가소상 TG공법

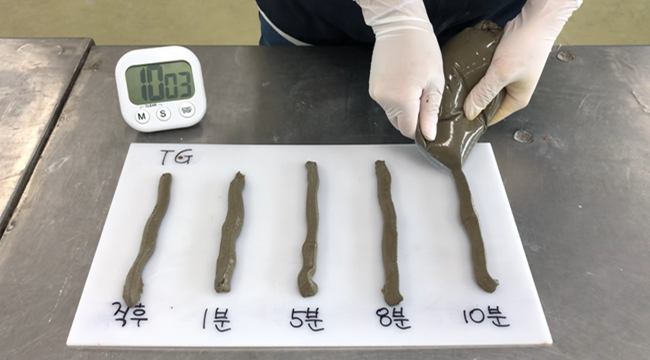

• Gel time 4초 • Gel후 눌렀을 때 약 20분 후 갈라짐 • 충진시간 확보 가능
LW공법과 가소상TG공법 재료비교
| LW 공법 | TG 공법 | ||
|---|---|---|---|
| 주재료 |
재료명 사용량 |
포틀랜트시멘트 350 kg |
가소상슬래그시멘트 300~360 kg |
| 차이점 |
일반시멘트로서 Gel time이 늦고 장기강도가 약함 |
슬래그시멘트를 Base로 하였으므로 장기강도발현 및 내염수성이 우수하며, 가소상태를 유지하기 위한 가소제와 Gelling촉진제가 혼합되어 빠른 Gel time으로 인해 물에 씻겨나감 없음 |
|
|
침강 분리 방지제 |
재료명 사용량 |
뒤채움용 벤토나이트 52.5 kg |
특수벤토 20 kg |
| 차이점 |
시멘트입자의 침강을 방지하기 위함이나 팽윤도가 낮은 저급이므로 이로 인해 과량사용하여야 하며 강도저하의 원인임. |
고팽윤성 벤토나이트를 Base로 하고 폴리머를 추가하여 내수성과 침강분리방지 성능을 향상시킴 |
|
| 안정제 | MAK SR |
A액인 시멘트밀크액이 지상 Backfill plant에서 pipe line으로 장거리 압송되는 과정에 재료분리 또는 경화를 방지하는 역할을 함. |
|
| 경화제 |
재료명 사용량 |
규산소다 3호 112 kg |
특수규산 95~110 kg |
| 차이점 |
초기강도발현에는 우수하나 알칼리용탈의 원인임. |
알칼리용탈을 줄이기 위해 알칼리성분을 최소화하였으며 동절기에 어는점이 낮고 유동성이 좋음 |
|

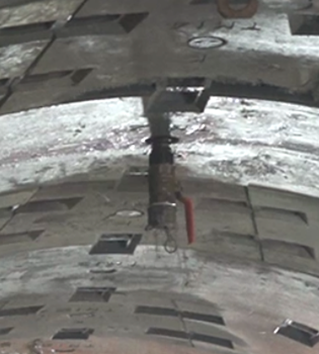

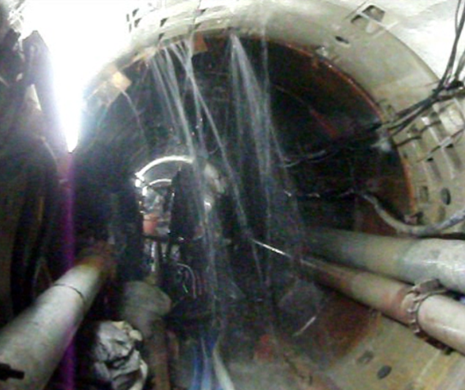

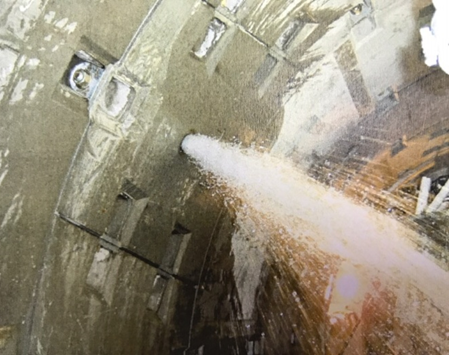

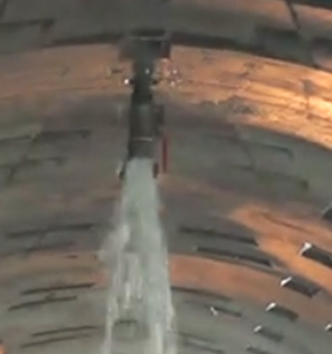

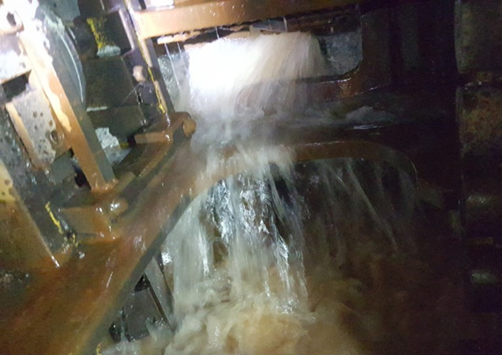

TG공법 그라우팅 시공 전
TG공법 그라우팅 시공 후
